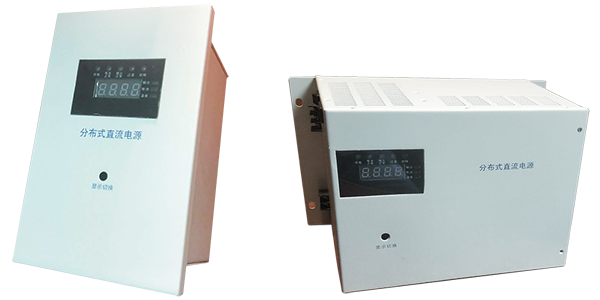

分布式智能操作电源

HX-F/Y系列分布式操作电源主要应用于小型开关站和用户末端,为二次控制回路(如微机保护等智能终端、指示灯、模拟指示等)供电,为符合功率等级的一次开关设备(弹操机构真空断路器、永磁机构真空断路器、电动负荷开关等)提供直流操作电源。


技术特点:

电源主机体积小、重量轻,可安装在柜门上或仪表室,可节省直流电源占用空间,节省电缆的使用量及减少施工工作量。
电池分体或一体设计、标准配置24V电池,体积小,可安装在任何位置;
采用工业ARM级CPU监控控制,自动监测和管理功能,提高系统响应速度及稳定性;
LCD汉字显示,电源工作状态和工作参数一目了然,工作参数可设置,提供更友好的人机界面;
电池智能活化功能,可选择不同周期实现电池的自动活化,最大限度延长电池使用寿命;
无电位器软件校准技术,测量参数软件校准,无温度漂移且校准更方便;
电源散热采用自冷和风冷结合的智能散热技术,延长了设备的使用寿命;
内置标准MODBUS、CDT等多种标准通讯协议,RS485通讯接口,使得系统通信更容易。

电气参数:

产品系列 SJ-F600 / SJ-Y600 SJ-F800 / SJ-Y800 SJ-F1000 / SJ-Y1000
瞬时功率 600W/300Ms 800W/300Ms 1000W/300Ms
短时功率 200W/20S 300W/20S 400W/20S
连续功率 100W 150W 200W
输出电压 24V、48V、110V、220V四种规格可选
稳压精度 ±0.5%
输出纹波 ≤1%
供电电压 85~135或165~275V, 适合220V与PT通用
交流频率 50±10% Hz
工作效率 >86%
电池安装 两节12V铅酸蓄电池
通信协议 支持Modbus 及CDT标准协议
工作温度 -25℃~55℃
耐压 AC、DC对地2KVAC,AC对DC2KVAC
绝缘性能 ≥10MΩ
保护功能 交流欠压、输出过欠压、输出短路、输出过流、电池过欠压、电池反接、蓄电池过放电
噪音 ≤55dB
散热方式 智能风自一体控制,内部温度超过51度自动启动风扇

结构尺寸:

HX-F系列:
电源模块尺寸:230mm(高)* 151mm(宽)* 96mm(厚)
电源模块重量:1.5Kg

HX-Y系列:
电源模块尺寸:322(长)* 206mm(宽)*122mm(深)
电源模块重量:根据所配电池型号有所区别
