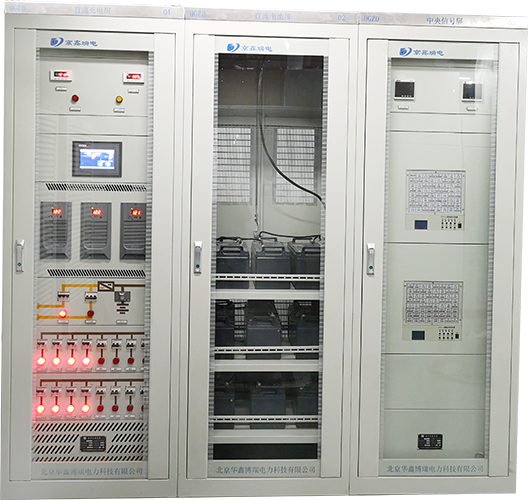

直流电源(PLC)
型号:HGZD30-100AH/220-3
1. 直流系统组成
直流系统主要由交流输入单元(两路交流输入),多个整流单元,中央监控单元,馈出单元,硅堆降压单元,绝缘检测单元,蓄电池组,远程监控等组成。
2. 技术参数
项目 | 参数指标 | 备注 | ||
220V系统 | 110V系统 | 48V系统 | ||
交流输入额定电压 | 380VAC±20 | 三相交流 | ||
频率 | 50HZ±10% | _ | ||
功率因数 | ≥94% | _ | ||
直流输出额定值 | DC220V | DC110V | DC48V | _ |
电压调节范围 | 198~286V | DC110V | _ | |
输出电流 | 10-400A | _ | ||
输出限流范围 | 10%~110%额定电流 | 110%最大限流点 | ||
蓄电池容量 | 10AH—3000AH | _ | ||
稳压精度 | ≤0.5% | _ | ||
稳流精度 | ≤0.5% | _ | ||
纹波系数 | ≤0.1% | _ | ||
转换效率 | ≥94% | 额定输入、额定输出 | ||
温度系数(I/°C) | ≤0.2% | _ | ||
均流特性 | 充电模块间电流不平衡度≥±3% | _ | ||
噪音 | ≥45db | _ | ||
输入过压保护 | 437±5V | _ | ||
输入欠压告警 | 324±5V | _ | ||
充电模块输出欠压保护 | 180±5V / 90±3V | _ | ||
充电模块输出过压保护 | 287V/144V | _ | ||
电池浮充电压 | 可设置(243V/121V),按108或54只电池 | _ | ||
电池均充电压 | 可设置(253V/127V)按108或54只电池 | _ | ||
电池过电压告警值 | 可根据电池电压决定 | _ | ||
系统对地绝缘 | 2KVAC | 漏电流≤30mA | 时间1min | 无飞弧 |
输入对输出 | 2KVAC | 漏电流≤30mA | 时间1min | 无飞弧 |
