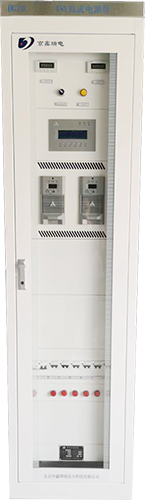

通信电源屏
1. 通信电源分类
通信电源模块按电压等级分为两类：DC48V/DC24V电压。
HXAD4820-2/-5；HXAD4850系列模块选型表
| 序号 | 输入电压 | 产品系列 | 名称 | 备注 |
|---|---|---|---|---|
| 1 | 三相交流 380V输入 |
50A通信电源 | HXAD4850 | LED显示 |
| 2 | 单相交流 220V输入 |
20A通信电源系列 | HXAD4820-2 | 数码管显示 立式安装 |
| 3 | HXAD2440-2 | |||
| 4 | HXAD4820-5 | 数码管显示 卧式安装 |
||
| 5 | HXAD2440-5 |
2. 功能及特点
- 输入交/直流两用（可设置），输入电压范围宽；
- 采用硬件均流技术，均流不平衡度≤±3%，并机简便；
- 风机采用温控调速技术，工作噪声低、风机寿命长；
- 配置通信接口，实现远程四遥；
- 保护功能完善，包括输入过/欠压保护、输出过压保护、过流保护、过温保护；
- 具有短路保护功能，即使长期处于短路状态也不致损坏；
- 内置防反接保护，支持带电热拔插；
3. 主要技术指标
| 项目 \ 型号 | 参数指标 | 备注 | |
|---|---|---|---|
| HXAD4820-2/HXAD4820-5 | HXAD2440-2/HXAD2440-5 | ||
| 输入电压范围 | 220VAC±20%或180VDC～360VDC | 交直流两用 | |
| 输出额定值 | 20A/48VDC | 40A/24VDC | - |
| 电压调节范围 | 40VDC～60VDC | 20VDC～30VDC | - |
| 输出限流范围 | 10%～105% | - | |
| 电网调整率 | ≤±0.1% | - | |
| 负载调整率 | ≤±0.3% | 输入220VAC， 输出5%～100%负载 |
|
| 均流不平衡度 | ≤±3.0% | - | |
| 电话衡重杂音 | ≤50mv | - | |
| 峰-峰值杂音 | ≤150mv | - | |
| 转换效率 | ≥88% | 在额定条件下 | |
| 动态响应 | 恢复时间≤200μs，超调≤±5% | 20%负载跃变到80%负载 | |
| 输入欠压保护 | 165±5VAC（交流输入）/170±5VDC（直流输入） | 输入正常后 自动恢复 |
|
| 输入过压保护 | 275±5VAC（交流输入）/370±5VDC（直流输入） | ||
| 输出过压保护 | 62±2VDC | 32±2VDC | 过压保护须断输入电后 |
| 输出欠压告警 | 39±2VDC | 19±2VDC | - |
| 过温保护 | 80℃±5 | 降温后可自动恢复 | |
| 工作环境温度 | -10℃～+45℃ | - | |
| 绝缘强度 | 1分钟漏电流小于30mA，无击穿，无飞弧 | 输入－机壳：1500VAC； 输入-输出： |
|
| 外形尺寸 (宽×高×深) |
195mm×114mm×386mm（HXAD4820-2/TG2440-2） 485mm×88mm×280mm（HXAD4820-5/TG2440-5） |
- | |
| 模块净重 | ≤4.5Kg（HXAD4820-2/TG2440-2） ≤4.0Kg（HXAD820-5/TG2440-5） |
- | |
