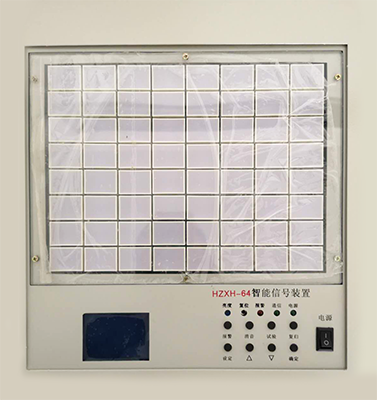

智能信号报警装置
装置型号:HZXH-64

1. 信号报警器功能

发生故障跳闸时,能及时地发出音响信号(电笛),并使用相应的光字牌闪光,即事故信号报警。发生预告信号时,能及时发出区别于事故音响的另一种音响信号(电铃),并使用相应的光字牌闪光,即预告信号报警。在发电厂、变电站发生事故和预告信号时,通过中央信号器能快捷准确的得到告警提示。


2. 信号报警器特点

  • 本设备采用开关电源,具有抗干扰性能好,适应能力强的特点。其工作电源为交直流220V或110V,功率小于30W;光字牌采用+12V、<5mA的高效节能光字牌,从而大大降低了发电厂、变电站的直流负荷。
  • 本设备在信号输入部分采用了光电隔离技术,信号输入电压等级为DC5V~DC250V,取代继电器,信号处理采用16位高性能微处理器,该处理器拥有强大处理能力和优秀的抗干扰能力,信号分辨率≤2ms。
  • 优秀的人机接口界面,全中文菜单,通过液晶显示器和薄膜按键盘可以很方便地对系统的各种参数进行设置,对记录的历史故障信息进行浏览。
  • 通过端子直接和现场信号连接,中间无须继电器转换。
    对于每一个信号通道,根据现场要求的不同,可以做多种的定义。
    可以开放或屏蔽某一通道。
    可以任选常开或常闭节点有效,也可检测一定频率的脉冲信号。
    可以有多种选择输入信号的延时处理时间。
    可以自行定义输入信号的性质(即预警信号或事故信号)。
    可自行定义报警音响(高音或低音)。
    可自行定义报警音响采用手动消音或延时自动消音。
    预备有RS-485串行通讯口,可与上位机通讯。
    电笛、电铃均采用24V电源供电,延长电笛、电铃的使用寿命,减少因电笛、电铃音响时产生的冲击负荷。
  • 单机信号容量64路,可任意组合,满足用户所需容量要求。
