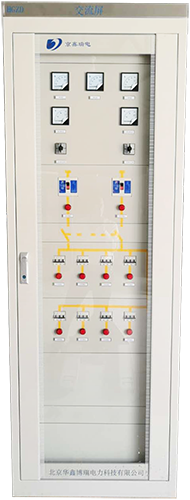

Device

型号:PK-10

1. 交流电源系统特点

  • 每路输出均具备过流跳闸、触电保护、电源指示等功能,出线截面按开关电流且不小6平方毫米。具有站用照明电源交直流自动切换功能。接线规范、端子压接可靠。
  • 配电屏柜体的框架和外壳有足够的强度和刚度,除满足内部元器件的安装要求外,还能承受设备内外主电路短路时的电动和热效应,同时也不因设备搬运、吊装,运输等原因造成变 形、损坏,设备安装后不会扭曲、摇晃。
  • 所用电屏内的母线区和设备区之间用金属板隔开,配电屏为密封式,以防意外触电和事故扩大化,防护等级不低于IP3X。
  • 配电屏的结构能使断路器或其他电器设备正常操作及动作时,产生的振动不会引起保护元件的误动作。
  • 所有外接导线端子均同时适用铜导线和铝导线,外接导线端子的导线截面与订货图中所接导线(电缆)截面相适应,在任何情况下均和外接导线可靠连接。
  • 开关柜活动部件(如门)上若装有信号灯,操作开关等,采用专用的保护软导线与柜内保护接地母线连接。
  • 屏内适当位置设置零线接线铜牌,所有支路的零线引线端子均引至此接地铜牌,并留适当接线孔,配螺丝备用。

2. 系统技术指标

环境温度: -25°C~50°C 日气温最大变化: 25°C
相对湿度: ≤90% 海拔高度: 2000米
交流输入: 两路三相四线交流
进线,互为备用
工作范围: 380V±20%
50Hz±10%
母线额定电流: 200A 中性点连接方式: 直接接地
额定热稳定电流: 30kA/1S(有效值) 额定动稳定电流: 50kA(峰值)
交流配电输出回路: 10路3相50A
5路单相25A
事故照明输出回路: 2路20A
屏体尺寸:
(高×宽×深)
2260×800×600
2360×800×600
屏体颜色: 用户指定
